颜色传感器 MSE-CR100

咨询热线: 15098507080

时间:2013-06-17 18:17

颜色传感器 MSE-CR100概述

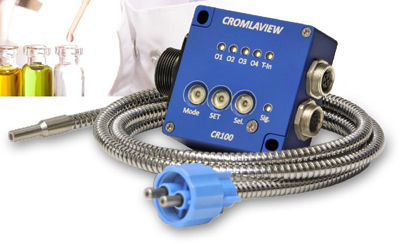

CROMLAVIEW 的强项就是检测各种表面的色差。有了光纤探测器的连接,颜色传感器能应用于各种领域。因此,光斑的大小和与目标的相对距离是可变的。

通过一个复杂的操作概念,传感器可以通过表面的三个按钮进行设置。要进入更多复杂的任务操作, 需要通过电脑软件进行。电脑操作软件显示了所有的设置,并且管理着存储在传感器中的350种颜色。必要的情况下,可以将它们导入Excel。

传感器配有一个强大的LED,体积较小,只有50×50×21mm³。全面稳定的通道技术可以确保其在整个生命周期中可靠的运行。另外,它可以弥补周围温度的变化。

颜色传感器 MSE-CR100特点:

可存储多达350种颜色能快速响应,响应时间:50μs长期稳定的颜色识别色差分辨率很高(△E<1)对很黑的目标进行可靠的检测通过光导纤维和聚焦纤维进行普通的调节通过触发输入开启颜色检测信号设置和颜色演示通过传感器表面的三个按钮进行操作用软件进行参数设置和检测颜色的校验。

颜色传感器 MSE-CR100技术指标:

检测通道:一个感应通道,一个内部稳定的通道

接收检测器:三个并排的光敏二极管

灵敏度步骤:8(1×,4×,20×,40×,80×,200×,400×,800×)

接收信号分辨率:3×4096 steps

物体照明:大光率白光 ,可调(4096steps)

周围光线补偿:可以关掉

标准接口:RS232接口,4个输出,2个输入

显示:9个LED灯显示输出和状态

按钮:3个表面按钮

颜色分辨率:△E=1

相应时间:>50μs

色值存储单元:350

颜色输出通道:4(二进制的时候可以达到15)

防护等级:IP54

电源:18-28VDC,500mA

工作温度:-10…55℃

耦合信号路径:通过光纤

光纤安装:M18

传感器外形尺寸:50×50×21 mm³

颜色传感器的应用:

A 自动化生产和供应 方面的应用:

比如汽车内衬颜色的控制,检查组合件的正确安装,仪表板上LED的测试,开关和汽车照明的亮度,色温以及正确的色泽

B化工

液体的着色表明了物质的状态或者是一系列的化学反应,很普通的例子就是,水中亚硝酸盐的浓度或者是铬酸的一系列化学反应(橙色)

C印刷

高速运动的(扫描间隔50μs)纸张和卷筒纸胶印的同步颜色监控;控制定位控制器的打印边缘检测,在没有演示标准颜色时的打印边缘的自动识别。

D组装

通过产生的颜色效果看组合部分的完整性:可以确保组合部分正确的位置和安装角度。当使用颜色编码进行组合时,像汽车的保险丝或者线圈可以确保正确的组合起来。

E分类挑选

对于很多进程来说,产品的颜色是一个很重要的因素。挑选颜色编码组合的部分,他们的特性都是由颜色来区分的。
